蓄热式VOCs废气焚烧净化设备(RTO)

文章来源: |日期:2018-01-31|人气:1177

设备简介
蓄热式热力氧化设备(Regenerative Thermal Oxidizer简称RTO),是将高温氧化与蓄热技术相结合的一种有机废气处理设备。本设备有效的降低热量损耗及能耗资源,同时大大降低净化后气体排出温度。
设备原理
将有机废气加热到760℃以上,使废气中的VOCs在氧化分解成二氧化碳和水。氧化产生的高温气体流经特制的陶瓷蓄热体,使陶瓷体升温而“蓄热”,此“蓄热”用于预热后续进入的有机废气。从而节省废气升温的燃料消耗。陶瓷蓄热体应分成两个(含两个)以上的区或室,每个蓄热室依次经历蓄热-放热-清扫等程序,周而复始,连续工作。蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫(以保证VOCs去除率在95%以上),只有待清扫完成后才能进入“蓄热”程序。
应用范围
1.适用于有机废气种类:烷烃、烯烃、醇类、酮类、醚类、酯类、芳烃、苯类等碳氢化合物有机废气;
2.废气中含有多种有机成分、或有机成分经常发生变化;

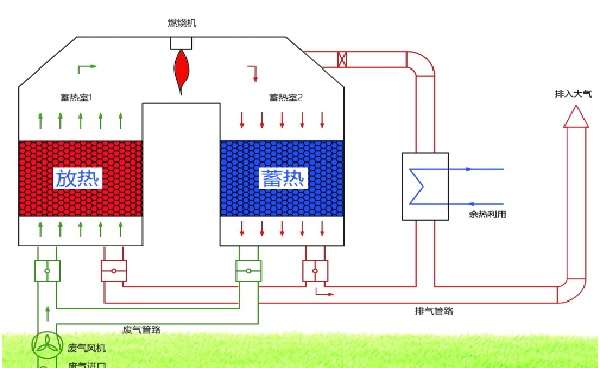

流程示意图


蓄热式VOCs废气焚烧净化设备(RTO)


设备特点
●节能降耗:操作费用低,超低燃料费。有机废气浓度在450 mg/m3以上时,RTO装置不需添加辅助燃料。
●净化率高:两床式RTO净化率在95%以上,三床式RTO净化率在99%以上。
●不产生NOX等二次污染。
●全自动控制、操作简单。
●安全性高。
设备性能参数


规格型号

HRTO200

HRTO 500

HRTO 1000

HRTO 2000

HRTO 3000

HRTO 4000

处理风量/h

2000

5000

10000

20000

30000

40000

有机气体浓度

100~3000mg/m3(混合气体)

操作温度

760~850

净化效率

95% (按GB16297-1996标准执行)

燃烧器供热能力kcal/h

10×104

15×104

25×104

50×104

65×104

100×104

天然气压力

0.02~0.05kg/cm2,管网压力为0.5~1kg/ cm2
