VOCs废气活性炭吸附净化设备

文章来源: |日期:2018-01-31|人气:1165

设备原理
颗粒或柱状活性炭,具有很多微孔及很大的比表面积,依靠分子引力和毛细管作用,能使溶剂蒸汽和挥发性物质吸附于其表面,又根据不同物质的沸点,用蒸汽将吸附物质析出。当采用蒸汽为解吸介质时,解吸出的有机溶剂蒸汽与水蒸汽一起通过冷凝器凝结,混和液体进入分离桶分离后进行溶剂回收。残液经曝气处理后排放。
设备特点
本装置主要包括:吸附罐、冷凝器、分离器、曝气器、主排风机等设备,配有进出口风阀,炭层超温报警、自动降温装置、蒸汽供给管路及电控柜等。
本装置可根据生产工艺采用单罐或双罐形式,间歇性生产一般采用单罐;连续性生产则采用双罐,一只吸附,一只脱附,也可同时使用。装置的进出风口设置手动或气动阀门,操作简便可靠。本装置采用低压蒸汽为解吸介质,高沸点的溶剂解吸时可配备蒸汽过热器,提高蒸汽温度。两罐也可同时吸附,定期同时解吸,处理风量可增加一倍,对于间歇性生产可减少投资和占地面积。
应用范围
·烃类化合物(芳烃、烷烃、烯烃)、苯类、酮类、酚类、醇类、醚类、烷类等化合物;
·用于低浓度的废气工况或间歇作业中准备回收利用的有机溶剂工厂、车间。

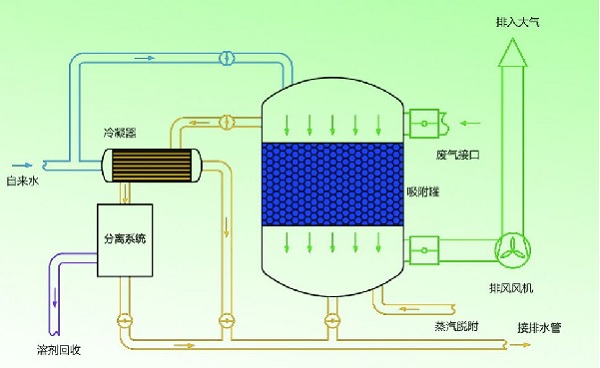

流程示意图


VOCs废气活性炭吸附净化设备


注意事项
·装置的废气进口温度应低于50℃,如高于50℃的废气需增加空气冷却装置,冷却后进入吸附罐。
·用于含有较多颗粒粉尘废气净化时,应先对废气中颗粒物进行预处理。
·当吸附的有机溶剂沸点较高(120℃以上)时,可增设蒸汽过热器,提高解吸蒸汽温度。
DXF型系列产品性能参数


产品型号

HXF-100

HXF-200

HXF-300

HXF-500

HXF-800

处理废气量m3/h

1000

2000

3000

5000

8000

废气浓度范围

1000 mg/m3

进口温度℃

50

净化效率

90%

处理废气类型

三苯、酮、醇、醛、酯、烷烃类等有机混合气体

蒸汽耗量

每公斤溶剂需蒸汽35公斤,每次按3小时计

冷却水耗量T/h

2.5

4

6

15

21

吸附周期h

34.2/cc为废气浓度g/m3

活性炭使用寿命

50006000小时

风机功率kw

3

4

7.5

11

15

罐体直径mm

Φ800

Φ1000

Φ1200

Φ1500

Φ1800

主机

进口

进口尺寸mm

Φ200

Φ300

Φ360

Φ420

Φ500

标高mm

1425

1350

1450

1725

1700

出口尺寸mm

Φ200

Φ300

Φ360

Φ420

Φ500

蒸汽接口尺寸mm

DN32

DN40

DN40

DN50

DN80

压缩空气接口尺寸mm

DN15

自来水接口尺寸mm

DN20

DN25

DN32

DN32

DN32

排污口尺寸mm

DN40

DN40

DN40

DN50

DN50

安装

尺寸

(单罐)

mm

2000

2500

2800

3200

3600

mm

1200

1400

1600

2400

2600

mm

2200

2600

2600

3300

3500

设备重量(单罐)kg

1500

2200

2600

3400

3800

安装

尺寸

(双罐)

mm

2800

3200

4200

6000

7200

mm

1900

2400

2600

3200

3600

mm

2200

2600

2600

3300

3500

设备重量(双罐)kg

2500

3600

4500

6000

6500
